NAS 252

ASUSTOR 快照中心简介

学习如何使用 ASUSTOR 快照中心进行数据备份、还原及管理

2019-07-04

课程目的

完成此课程后您将能够:
1. 使用 ASUSTOR 快照中心来建立、还原及管理硬盘群组及 iSCSI LUN 快照。


必修项目

课程必修项目:


学生须先具备以下知识:


大纲

1. 认识 ASUSTOR 快照中心

2. 建立 Btrfs 文件系统的硬盘群组

2.1 初始化 NAS

2.2 重新建立硬盘群组

3. 快照中心 (Snapshot Center) 使用说明

3.1 总览

3.2 硬盘群组 (Volume)

3.3 iSCSI LUN





1. 认识 ASUSTOR 快照中心

快照中心 (Snapshot Center) 为 ASUSTOR 于 ADM 3.3 推出的新功能,搭配使用新一代 Btrfs 文件系统强大的快照功能,让您更轻松地管理、排程创建和还原快照。除了管理 Btrfs 文件系统创建的存储空间快照外,同时整合既有的 iSCSI LUN 快照功能,所有快照皆一览无遗,方便浏览及还原。

适用机种:AS31, 32, 40, 50, 51, 52, 53, 61, 62, 63, 64, 70。其余不支持 Btrfs 的机种,快照中心将不会显示”硬盘群组” 的相关快照信息。




2. 建立 Btrfs 文件系统的硬盘群组

硬盘群组的存储空间快照功能必须搭配 Btrfs 文件系统,因此,在使用之前,需建立 Btrfs 文件系统的硬盘群组。



2.1 初始化 NAS

若为全新 NAS,NAS 开机后,确定 ADM 版本是 3.3 或以上时,进行初始化 NAS。
选择 [一键设置] 或 [高级设置] 开始初始化,于设定精灵中选择 Btrfs 文件系统,初始化结束后,Volume 1 将被格式化为 Btrfs 文件系统。


  • 选择 [一键设置] 或 [高级设置] 开始初始化


  • 一键设置


  • 高级设置 存储空间



  • 2.2 重新建立硬盘群组

    系统无法直接将 Ext4 Volume 1 升级为 Btrfs 文件系统,若用户要将 Volume 1 升级为 Btrfs,需将在 Volume 1 里的文件数据及系统设定备份, 重建 Volume 1 后, 再将文件数据及系统设定导入。

    注: Volume 1 重建后,NAS Apps 需重新安装。


    步骤 1

    • 重新建立硬盘群组将会重新格式化文件系统,因此需先将原来硬盘群组存储空间内的数据备份至其他装置,可使用FTP, Rsync, MyArchive , 外接装置或您习惯的方式来备份。

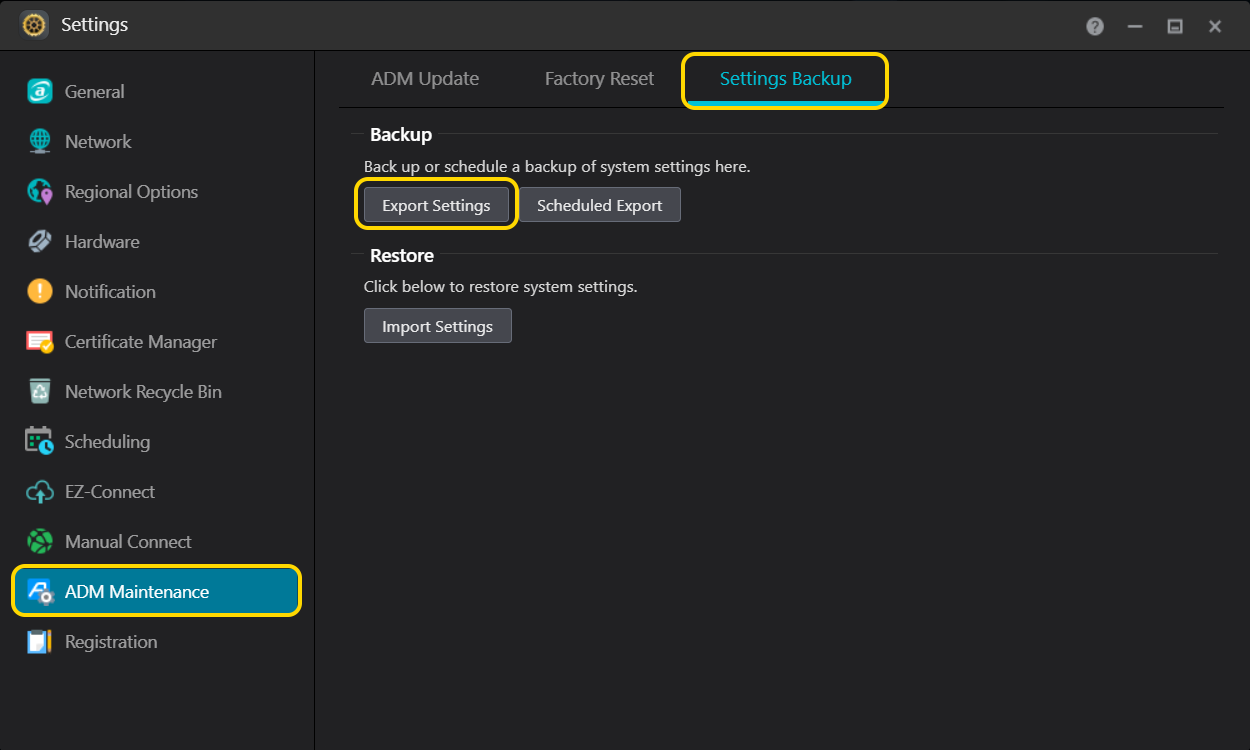

    • 于 ADM 桌面点选 [备份与还原] ,选择 [系统设定] [导出系统设定] 以备份系统设定值。


    步骤 2

    • 数据备份完成后,于 ADM 桌面点选 [存储管理员]
    • 选择 [硬盘群组] [Volume 1]
    • 选择 [移除] ,先移除 Volume 1 才能重新建立


    步骤 3

    • 移除后,于存储空间设定精灵中,选择 [快速设定] 或 [高级设置],选择 Btrfs 文件系统后,ADM 将重新格式化此存储空间为 Btrfs。
    • Volume 重新建立成功后,将原来备份至其他装置的数据再存放回新建立的 Volume。

  • 快速设定

  • 高级设置


  • 步骤 4

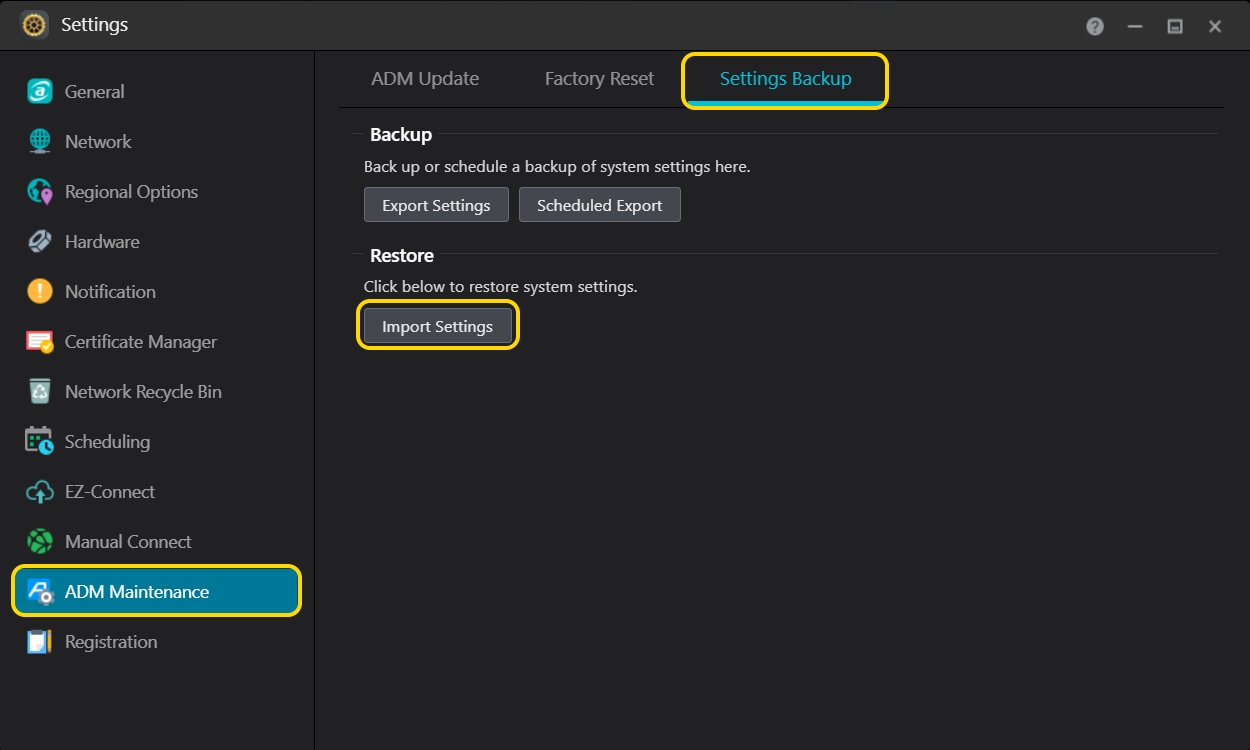

    • 于 ADM 桌面点选 [备份与还原] ,选择 [系统设定] [导入系统设定],将系统设定还原。




    3. 快照中心 (Snapshot Center) 使用说明

    3.1 总览

    显示 Btrfs 硬盘群组及 iSCSI LUN 的快照信息总览。

    • 历史快照:可依建立时间搜寻历史快照
    • 排程项目:显示排程快照相关信息



    3.2 硬盘群组 (Volume)

    显示 Btrfs 硬盘群组的快照信息。


    • 手动建立快照:点选 图示,即可建立此时间点的快照。


    • 排程建立快照:点选 图示,启用排程备份,选择不同的备份周期,排程建立的快照名称默认将以建立的日期及时间命名。
      1. 单次:可设置特定日期及时间建立快照。
      2. 每日:可设置最短 5 分钟,最长12 小时建立一个快照。
      3. 每周:可设置每周一天或多天定期建立快照。


    建立快照时,可以设置快照是否需锁定及保留原则。当快照数量达到上限时,将依设置停止建立快照或是移除未被锁定且建立时间最早的快照。被锁定的快照,将不会被快照中心自动移除。目前系统定义个别硬盘群组的快照数量上限为 256。


    • 还原:快照还原前,系统提供还原前的备份选项,用户可以在还原前先建立一个新快照,并选择还原后是否保留此快照。


    • 编辑:编辑快照信息及可修改的选项。


    • 移除:移除所选择的快照,搭配 Shift 键,可选择多个快照进行移除。
    • 提醒:当快照数量已达上限,且所有快照皆为锁定状态时,系统将停止建立快照。用户需手动移除被锁定的快照,才能再建立新快照。


    • 预览:硬盘群组的快照可开启预览功能,于 ADM 文件总管浏览此快照里的文件。


    • 预览快照时,可将快照中的文件复制至其他共用文件夹,或下载至桌机,方便复原已被损毁的文件。




    3.3 iSCSI LUN

    显示 iSCSI LUN 的快照信息。


    • 手动建立快照:点选 图示,即可建立此时间点的快照。


    • 排程建立快照:点选 图示,启用排程备份,选择不同的备份周期,排程建立的快照名称默认将以建立的日期及时间命名。
      1. 单次:可设置特定日期及时间建立快照。
      2. 每日:可设置最短 5 分钟,最长12 小时建立一个快照。
      3. 每周:可设置每周一天或多天定期建立快照。



    • 还原:用户可选择iSCSI LUN 快照进行还原。


    • 编辑:编辑快照信息及可修改的选项。


    • 移除:移除所选择的快照,搭配 Shift 键,可选择多个快照进行移除。
    • 提醒:当快照数量已达上限,且所有快照皆为锁定状态时,系统将停止建立快照。用户需手动移除被锁定的快照,才能再建立新快照。
