NAS 263

Creating and Using Maps with Surveillance Center

Surveillance Center maps management

2023-07-19

OBIETTIVI DEL CORSO

Al termine di questo corso si dovrebbe essere in grado di:

  1. Capire come creare e utilizzare le mappe con il Centro di Sorveglianza.



PREREQUISITI

Prerequisiti del corso:

NAS 161: Introduzione al Centro di Sorveglianza

Gli studenti devono avere una conoscenza pratica di:

Centro di sorveglianza



SCHEMA

1. Creare mappe

1.1 Preparazione

1.2 Caricamento di un file di mappa

1.3 Configurazione della posizione e dell'angolazione della telecamera

1.4 Creazione di collegamenti alla mappa

2. Utilizzo delle mappe

2.1 Funzionamento di base

2.2 Notifica dell'evento




1. Creare mappe

1.1  Preparazione

Prima di creare una mappa, accertarsi di aver completato quanto segue:

  • Il Centro di sorveglianza è stato installato ed è abilitato.
  • Completata l'installazione delle telecamere IP.
  • Preparare un file di immagine da utilizzare come mappa.



1.2 Caricamento di un file di mappa

Passo 1

  • Aprire il Centro di sorveglianza utilizzando l'account amministratore.
  • Selezionare [Impostazioni] [Mappe].

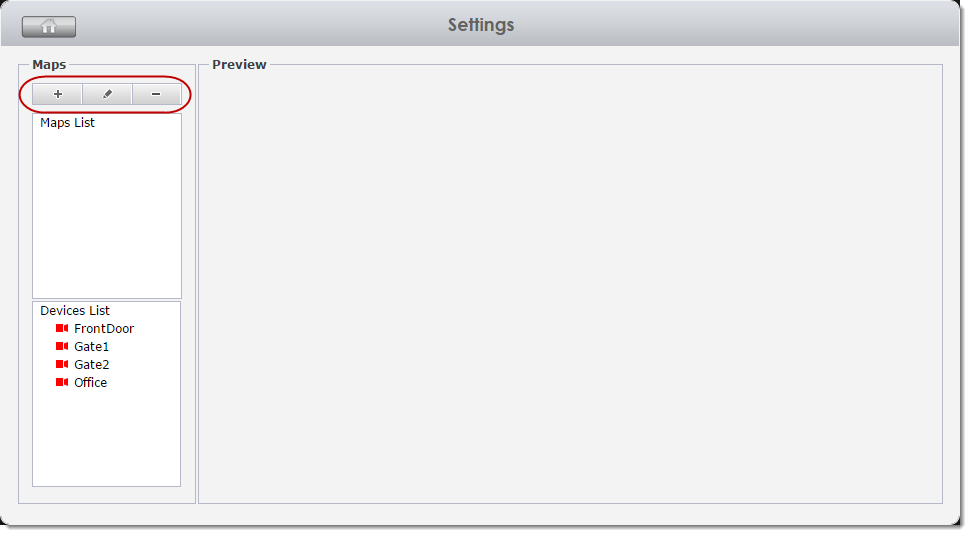

  • Ora dovrebbe essere visibile l'editor delle mappe. I 3 pulsanti funzione nell'angolo superiore sinistro hanno le seguenti funzioni: Aggiungi nuova mappa, modifica la mappa selezionata e rimuovi la mappa selezionata.



Passo 2

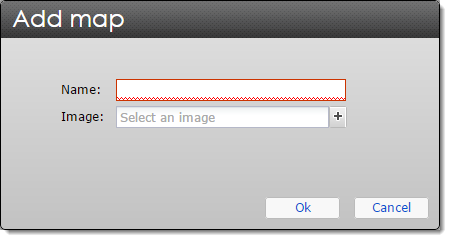

  • Fare clic sul pulsante [Aggiungi].
  • Inserire un nome per la mappa e selezionare il file immagine che si desidera utilizzare per la mappa.

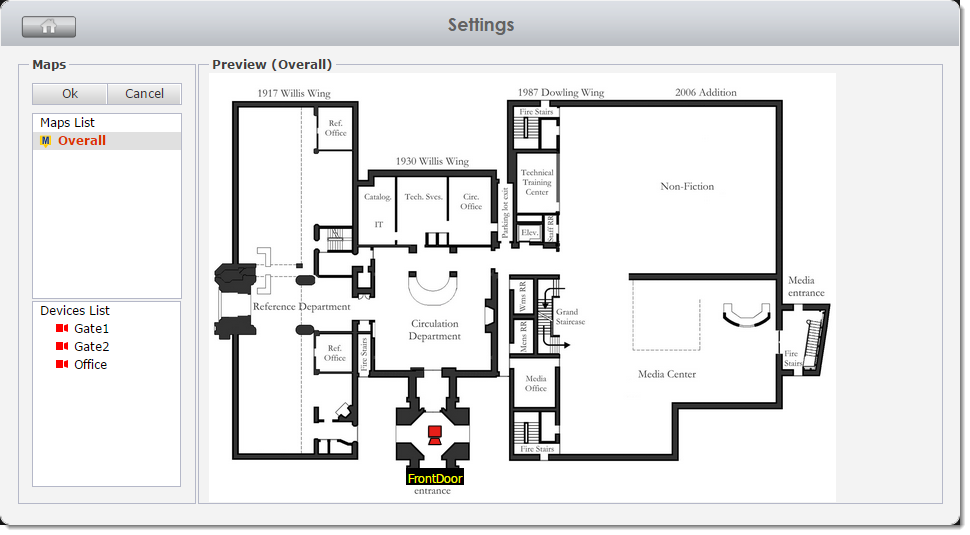

1.3 Configurazione della posizione e dell'angolazione della telecamera

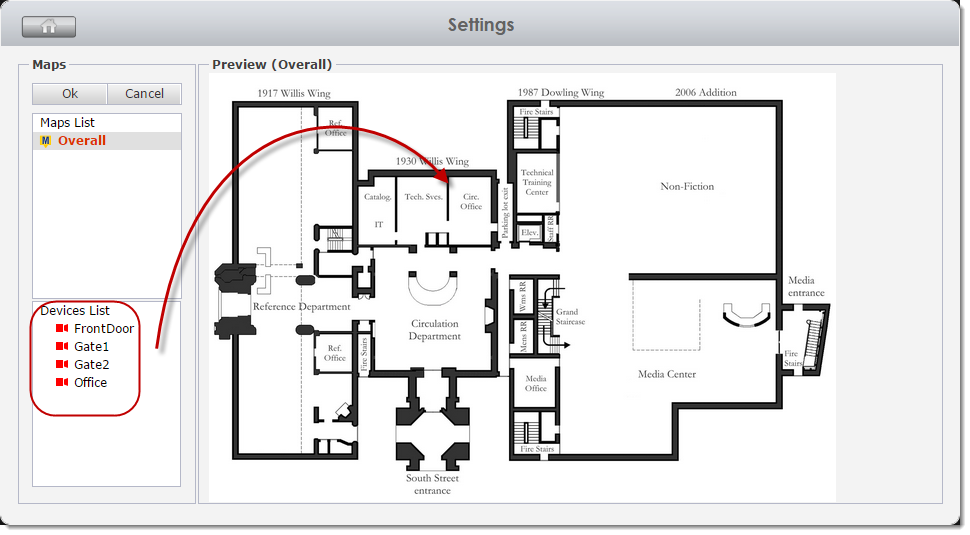

In modalità di modifica, è possibile utilizzare il "trascinamento" per posizionare le telecamere in qualsiasi posizione della mappa. Se si desidera rimuovere una telecamera, è sufficiente trascinarla nuovamente nell'elenco dei dispositivi. Si noti che ogni singola telecamera può essere assegnata a una sola mappa alla volta.



  • È possibile modificare l'angolazione dell'icona della telecamera sulla mappa facendo clic su di essa.



1.4 Creazione di collegamenti alla mappa

Se si dispone di più mappe, è possibile creare collegamenti alle mappe stesse. In questo modo è possibile passare rapidamente e comodamente a una mappa associata.



Passo 1

  • Selezionare la mappa che si desidera modificare e fare clic su [Modifica].

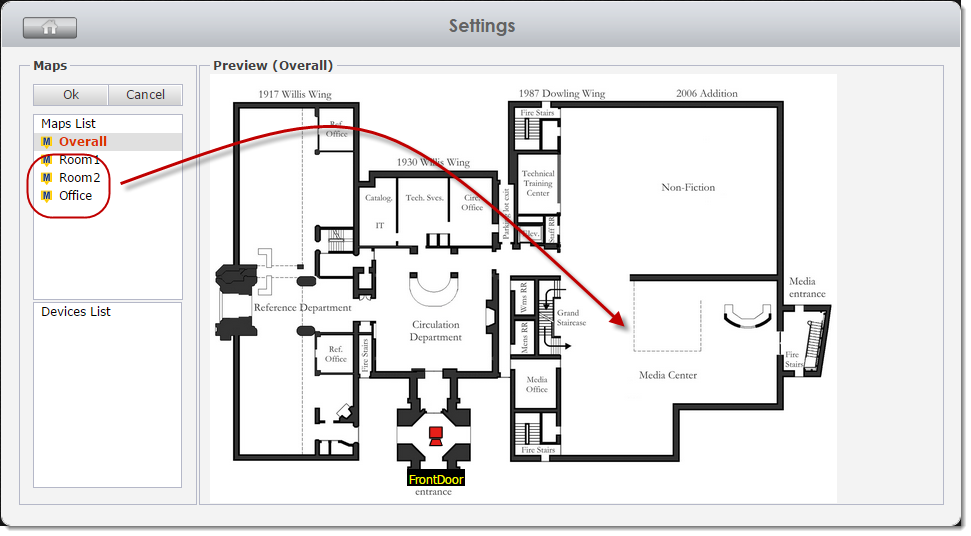

  • A questo punto, è possibile utilizzare il "trascinamento" per posizionare altre mappe dall'elenco delle mappe in qualsiasi posizione della mappa che si sta modificando. Se si desidera rimuovere un collegamento alla mappa, è sufficiente trascinare l'icona della mappa nell'elenco delle mappe.
  • Dopo aver creato un collegamento alla mappa, è possibile fare clic sull'icona della mappa (collegamento alla mappa) per passare rapidamente alla mappa in questione.




2. Utilizzo delle mappe

Dopo aver creato una mappa, tutti gli utenti potranno utilizzare la funzione mappa dall'interfaccia di visualizzazione live.



2.1 Funzionamento di base

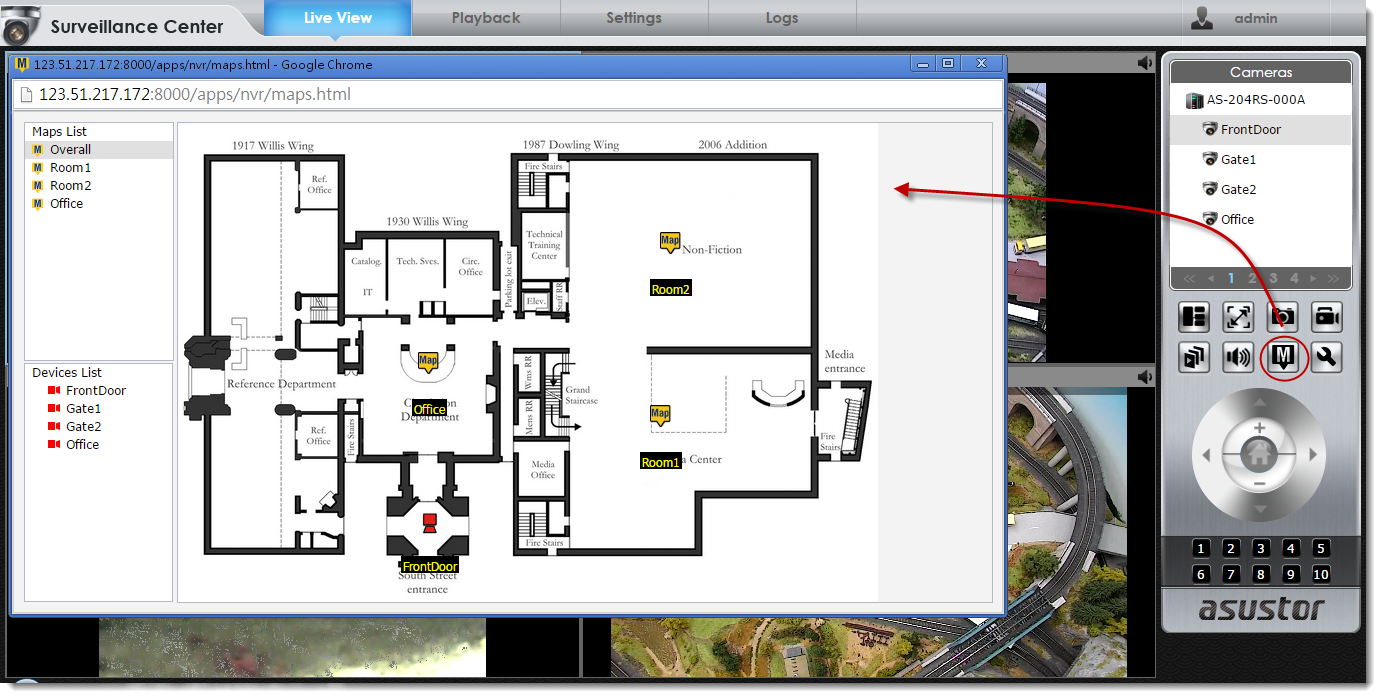

  • Nel menu delle funzioni situato sul lato destro dell'interfaccia, è possibile accedere alla funzione mappa facendo clic sul pulsante funzione mappa.



  • È possibile spostare la finestra della mappa in qualsiasi punto dello schermo. Se il computer è dotato di un doppio monitor, è possibile spostare la finestra della mappa sull'altro monitor per visualizzare contemporaneamente l'interfaccia live view e le mappe.
  • Per passare da una mappa all'altra è possibile utilizzare l'elenco delle mappe nell'angolo superiore sinistro. Inoltre, è possibile utilizzare l'elenco dei dispositivi nell'angolo in basso a sinistra per passare alla mappa in cui si trova una telecamera specifica.

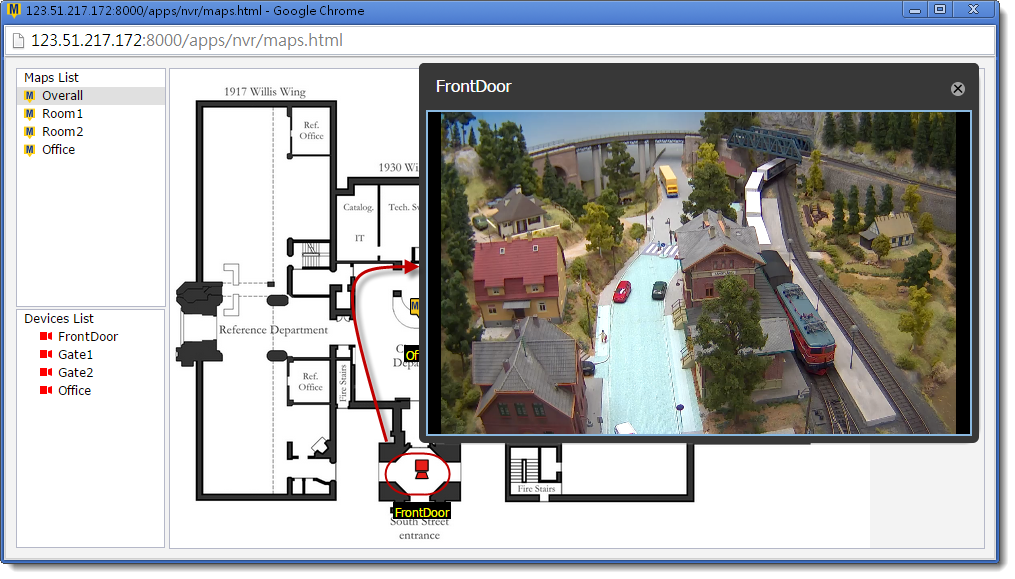

  • Se si desidera visualizzare la vista dal vivo di una telecamera, è sufficiente fare doppio clic sull'icona della telecamera nella mappa.



2.2 Notifica dell'evento

Quando si verifica un evento o un rilevamento di movimento su una telecamera, la mappa corrispondente lampeggia in giallo brillante nell'elenco delle mappe e l'icona della telecamera corrispondente sulla mappa lampeggia in rosso brillante, aiutandovi a identificare rapidamente la posizione.
