NAS 323

NAS jako VPN Server

Naučte se používat NAS jako VPN server

2021-10-27

CÍLE KURZU
V tomto kurzu se naučíte:
1 Nastavit ASUSTOR NAS jako VPN server a připojit se k němu z počítačů s Windows a Mac.

PŘEDPOKLADY
Předpoklady pro kurz:
Žádné
Znalosti pro tento kurz:
Žádné

OBSAH
1. Nastavení VPN Serveru
1.1 Povolení a nastavení PPTP připojení
1.2 Povolení a nastavení OpenVPN připojení
1.3 Povolení a nastavení L2TP připojení

2. Připojení k VPN serveru na Windows a Mac
2.1 Připojení k VPN serveru přes PPTP
2.1.1 Windows 7
2.1.2 Windows 10

2.2 Připojení k VPN serveru přes OpenVPN
2.2.1 Windows 7
2.2.2 Mac OS

2.3 Nastavení výchozí brány a přesměrování VPN klienta
2.3.1 Windows 7

2.3.2 Windows 10

2.3.3 Mac

2.4 Connecting to your VPN server via L2TP/Ipsec

2.4.1 Connecting using Windows 7
2.4.2 Connecting using Windows 10
2.4.3 Connecting using a Mac
2.4.4 Connecting using an Android device
2.4.5 Connecting using an iOS device


1. Nastavení VPN Serveru
Pokud VPN server nemáte nainstalován, musíte ho nejdříve nainstalovat. Přihlaste se do ADM a v [App Central] vyhledejte a nainstalujte [VPN Server].

1.1 Povolení a nastavení PPTP připojení

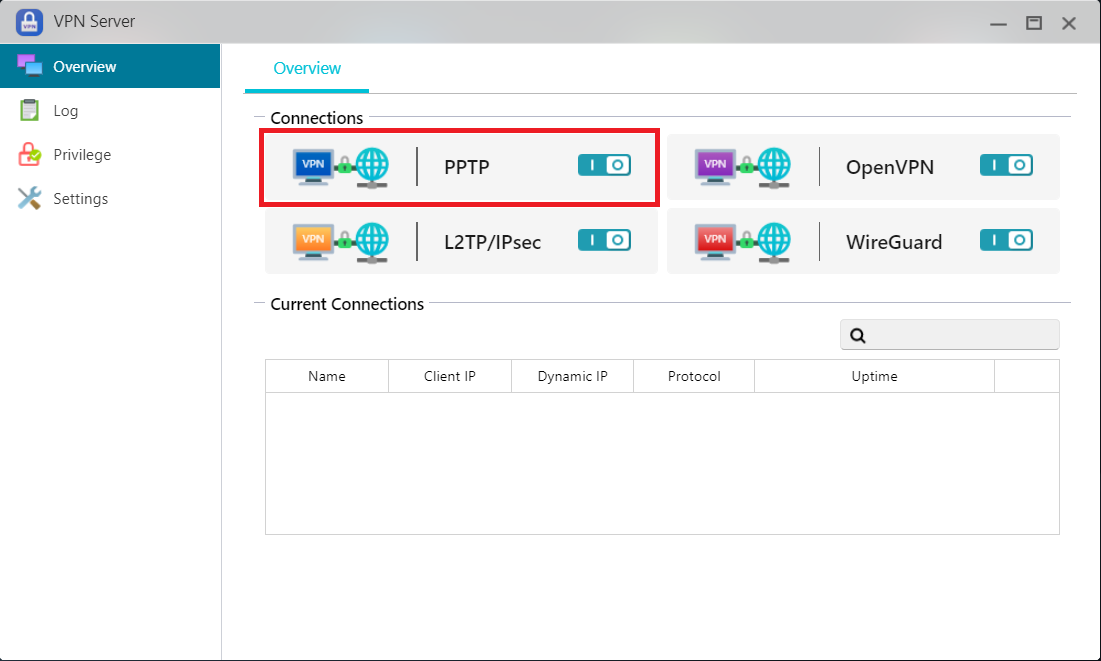

Povolení služby PPTP: V záložce [Overview] klikněte na tlačítko pod nápisem [PPTP] pro povolení této služby.





Přidání nového uživatele: Klikněte na [Privilege] → [User] → [Add]. Zvolte uživatele, kterého chcete přidat a klikněte na [Save]. V našem příkladu jsme přidali uživatele vpn.




Zaškrtněte políčko [PPTP] a klikněte na [Apply]. Nyní, uživatel vpn může použít připojení PPTP.


Pokročilé nastavení: Klikněte na [Settings] → [PPTP]. Zde můžete upravit nastavení pro dynamickou IP adresu [Dynamic IP address], maximální počet připojených klientů [Max. client number], typ autentizace [Authentication], maximální MTU [Max. MTU], maximální MRU [Max. MRU] a IP adresu DNS serveru [DNS server]. Po provedení změn klikněte na [Apply] pro uložení.



If you are using an ASUS router, please manually open port 1723 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab > [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range: 1723 ,(You can also add port 47 and select other protocol)
Local IP: Your NAS’s IP address.
Local Port: 1723
Protocol: TCP

Click on the [Add] button after you have entered all the information. Port 1723 should now be opened.

(1) port 1723, protocol TCP (2) port 47, protocol other



1.2 Povolení a nastavení OpenVPN připojení

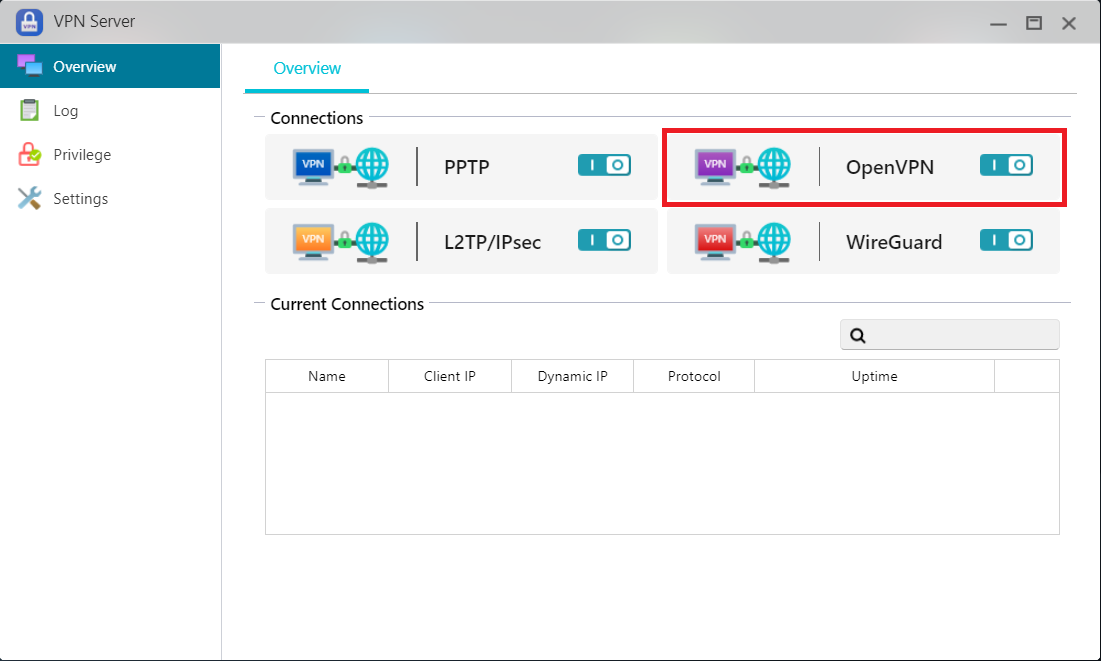

Povolení služby OpenVPN: V záložce [Overview] klikněte na tlačítko pod nápisem [OpenVPN] pro povolení této služby.

Přidání nového uživatele: Klikněte na [Privilege] → [User] → [Add]. Zvolte uživatele, kterého chcete přidat a klikněte na [Save]. V našem příkladu jsme přidali uživatele vpn.



Zaškrtněte políčko [OpenVPN] a klikněte na [Apply]. Nyní, uživatel vpn může použít připojení OpenVPN.



Pokročilé nastavení: Klikněte na [Settings] → [OpenVPN]. Zde můžete upravit nastavení pro dynamickou IP adresu [Dynamic IP address], typ protokolu [Transmission Protocol], číslo portu [Port], maximální počet připojených uživatelů [Max. client number], kontrolní součet [Checksum (Digest)], typ šifrování [Encryption (Cipher)], IP adresu DNS serveru [DNS server], povolit přesměrování výchozí brány [Redirect gateway] a povolit kompresi VPN [VPN link compression]. Po provedení změn klikněte na [Apply] pro uložení.

Poznámka: Klikněte na tlačítko [Download configuration file] pro stáhnutí konfiguračního souboru pro OpenVPN klienty. Pro úspěšné připojení stačí tento soubor naimportovat do vašeho VPN klienta.

If you are using an ASUS router, please manually open port 1194 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab > [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range: 1194
Local IP: Your NAS’s IP address.
Local Port: 1194
Protocol: UDP

Click on the [Add] button after you have entered all the information. Port 1194 should now be opened.




1.3 Povolení a nastavení L2TP připojení



STEP 1

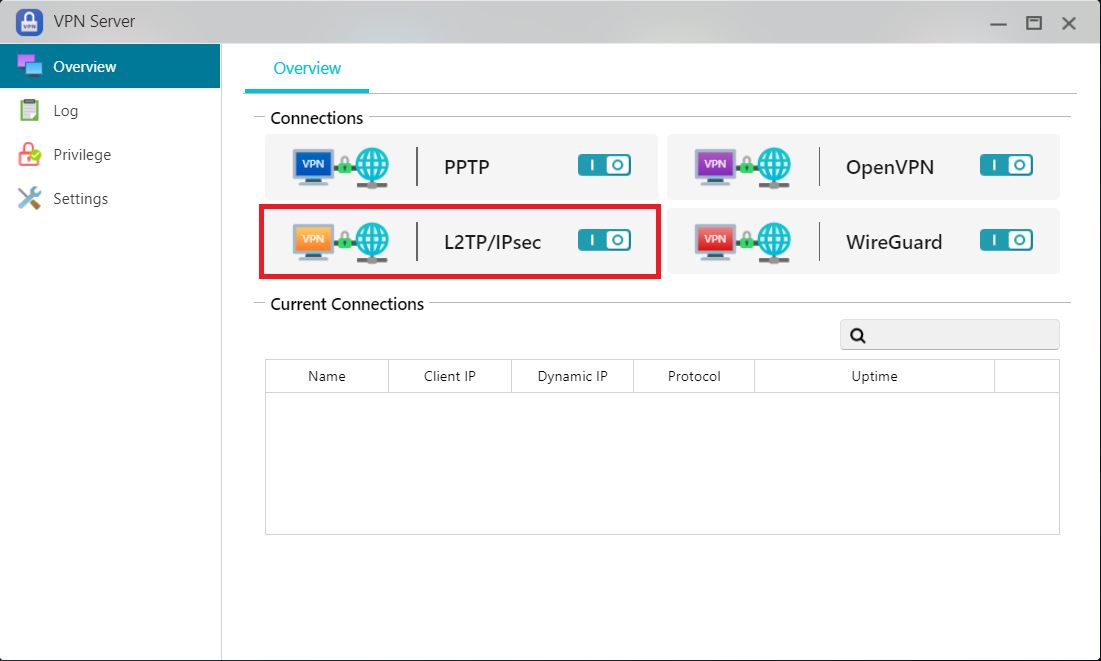

Enabling L2TP service: Enable L2TP service by using the provided toggle button.








STEP 2

Add new users: Select [Privilege] > [User] > [Add]. In this example we add the user “vpn” by selecting its checkbox and then clicking on [Save].










For the added user, select the [L2TP] checkbox and then click on [Apply]. This will allow the user to use L2TP connections.







STEP 3

Modifying advanced settings: Click on [Settings] >[L2TP]. Here you will be able to configure settings such as the dynamic IP address, max client number, max MTU, DNS server and key. Make sure to click on [Apply] once you are done modifying the settings.




If you are using an ASUS router, please manually open port 500,4500,1701 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab > [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range:  500,4500,1701
Local IP: Your NAS’s IP address
Local Port: 500,4500,1701
Protocol: UDP

Click on the [Add] button after you have entered all the information. Port 500 should now be opened.





2. Připojení k VPN serveru na Windows a Mac
2.1 Připojení k VPN serveru přes PPTP
2.1.1 Windows 7

Klikněte na [Control Panel] [All Control Panel Items] [Network and Sharing Center] [Set up a new connection or network].





Zvolte [Connect to a workplace] [Next].

Zvolte [No, create a new connection] [Next].



Zvolte [Use my Internet connection (VPN)].



Do kolonky [Internet address] zadejte WAN IP adresu vašeho ASUSTOR NAS, a poté klikněte na [Next].




Zadejte vaše uživatelské jméno a heslo, a poté klikněte na tlačítko [Connect]. Nyní budete připojeni k vašemu ASUSTOR NAS.




Poznámka: Pokud se nemůžete k VPN serveru připojit, zkontrolujte, zda nastavení VPN připojení je identické s nastavením VPC serveru.

V našem příkladu zkontrolujeme, zda typ VPN [Type of VPN] je nastaven jako Point to Point Tunneling Protocol (PPTP), zda šifrování dat [Data encryption] je nastaveno jako PAP nebo MS-CHAP v2, a zda jsou tyto šifrování povolena zaškrtnutím v sekci [Allow these protocols].



2.1.2 Windows 10

STEP 1

Click the [Network] icon on the bottom right-hand side of the system tray and select [Network Settings].





STEP 2

Select [VPN] from the left panel, and click [Add a VPN connection].





STEP 3

Select Windows (built-in) in [VPN Provider] field. Type in the name for this VPN connection and enter the WANl IP address of your ASUSTOR NAS into the [Server name or address] field. Choose PPTP as the [VPN Type], enter the username/password in the appropriate fields, and click [Save].



STEP 4

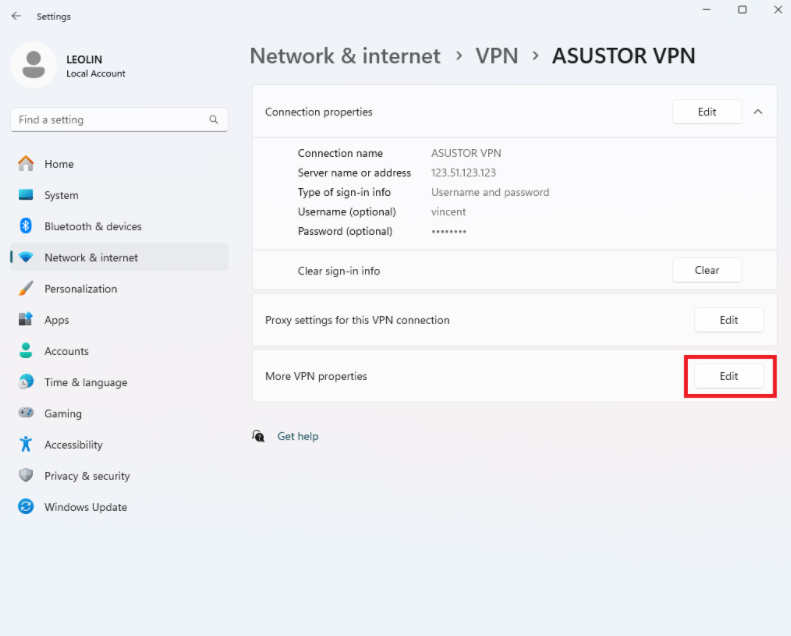

Now you can see that the newly created VPN connection has appeared. To specify the authentication protocol, please click [Change adapter options].




Right click on the VPN connection and select [Properties].





STEP 5

Select the [Security] tab, check the [Allow these protocols] option, then choose the same protocol (PAP or MS-CHAP v2) as the VPN server on your ASUSTOR NAS. Click [OK] to save the settings.





STEP 6

To establish the VPN connection, go to the Windows [NETWORK & INTERNET] > [VPN] page, select an existing VPN profile and click [Connect].



2.2 Připojení k VPN serveru přes OpenVPN
2.2.1 Windows 7
Stáhněte si a nainstalujte klienta OpenVPN z jejich webových stránek.



Z vašeho ASUSTOR NAS si stáhněte konfigurační soubor pro OpenVPN klienta (více v kapitole 3.2). V poznámkovém bloku otevřete tento soubor - [asustor.ovpn] – změňte WAN IP adresu na WAN IP adresu vašeho serveru a změny uložte. V obrázku níže jsme změnili WAN IP adresu na 172.16.2.102.




Zkopírujte soubor [asustor.ovpn] a [ca.crt] do složky C:Program FilesOpenVPNconfig.



Spusťte [OpenVPN GUI]. Ve spodní liště obrazovky uvidíte jako na obrázku. Dvakrát na ni klikněte.

Zadejte uživatelské jméno a heslo vašeho ASUSTOR NAS VPN serveru a klikněte na [OK].

Po úspěšném připojení se ikona zobrazí zeleně. Nyní jste připojeni k vašemu ASUSTOR NAS.



2.2.2 Mac OS

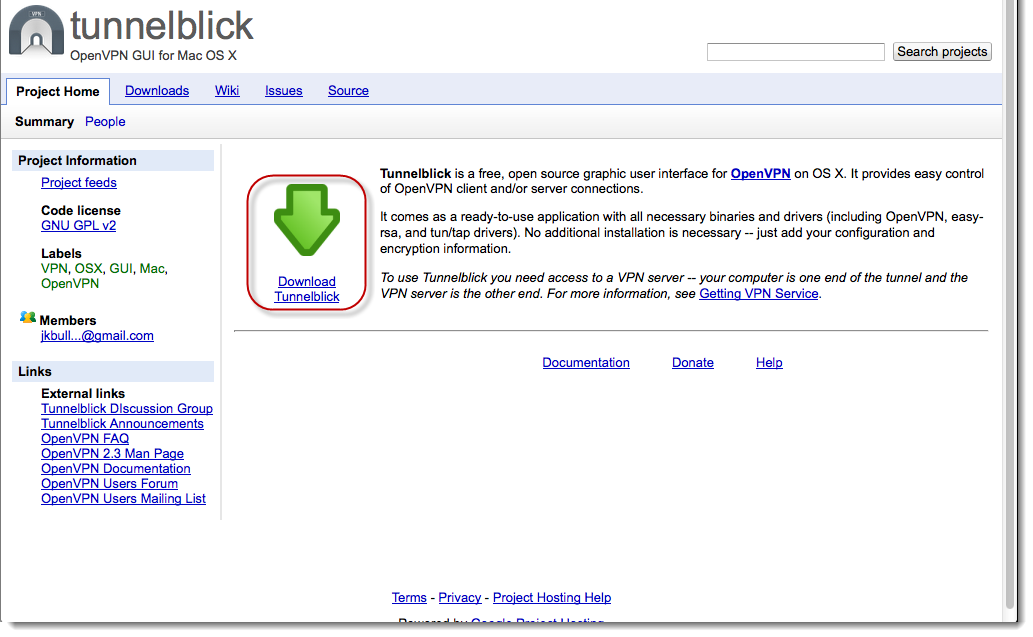

Stáhněte aplikaci tunnelblick.



Nainstalujte [Tunnelblick].



Po dokončení instalace klikněte na [Launch].





Klikněte na [I have configuration files].



Pokud jste již stáhli konfigurační soubor z ASUSTOR NAS klikněte na [OpenVPN Configuration(s)].



Nyní uvidíte složku [Empty Tunnelblick VPN Configuration] na ploše. Zkopírujte stáhnuté konfigurační soubory do této složky.



Otevřete soubor [asustor.ovpn] a změňte WAN IP adresu na WAN IP adresu vašeho ASUSTOR NAS VPN serveru.



Po uložení změň, přejmenujte tuto složku na [ASUSTORVPN.tblk].



Nastavení Tunnelblick VPN klienta je úspěšně dokončeno.



V příkazové liště klikněte na ikonu [Tunnelblick] a zvolte [Connect ASUSTORVPN].



Po úspěšném připojení se bude zobrazovat stav a čas připojení.

2.3 Nastavení výchozí brány a přesměrování VPN klienta
Při použití VPN klienta bude systém automaticky přesměrovávat výchozí bránu VPN serveru. V tomto případě nebudete mít přístup k internetu, proto musíme změnit nastavení přesměrování výchozí brány.
2.3.1 Windows 7

Pravým tlačítkem klikněte na vaše VPN připojení a zvolte [Properties]. V záložce [Networking] klikněte na [Internet Protocol Version 4 (TCP/IPv4)], a poté klikněte na [Properties].




Klikněte na [Advanced…].



Odškrtněte políčko [Use default gateway on remote network].

2.3.2 Windows 10

STEP 1

Click the Windows icon on the bottom left-hand side of the taskbar, select [All apps] from the list, and scroll down to find [Windows Powershell]. Click on it to execute the program.





STEP 2
Issue the ”Get-VpnConnection” command to list the information of your existing VPN connections.

By default, the value of the SplitTunneling parameter is False, which means all network traffic of this VPN client will be forwarded to the VPN server’s gateway.





STEP 3
Issue the Set-VpnConnection -Name “ASUSTOR VPN" -SplitTunneling $True” command to change the value of the SplitTunneling parameter to True.

Note: The “ASUSTOR NAS” string in the example above must be replaced to your own VPN connection name.





STEP 4

Issue the Get-VpnConnection command again to verify that the change has been made successfully.




2.3.3 Mac OS
Spusťte [Terminal] a zadejte ifconfig-a. Uvidíte IP adresu vašeho VPN serveru. V operačním systému Mac je tato výchozí brána jen k připojení k VPN serveru a nelze se připojit k internetu. Proto musíme ručně zadat WAN IP adresu ASUSTOR NAS.



Změňte 10.0.1.6 nebo 10.0.1.5 za WAN IP adresu ASUSTOR NAS. Postupujte podle uvedeného příkazu.

sudo route add –net 123.51.123.123/16 10.0.1.6

nebo

sudo route add –net 123.51.123.123/16 10.0.1.5





2.4 Connecting to your VPN server via L2TP/IPsec

2.4.1 Connecting using Windows 7

If you are using an ASUS router, please manually open port 500,4500,1701 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab > [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range:  500,4500,1701
Local IP: Your NAS’s IP address
Local Port: 500,4500,1701
Protocol: UDP

Click on the [Add] button after you have entered all the information. Port 500 should now be opened.








STEP 1
In Windows, go to [Control Panel] > [All Control Panel Items] > [Network and Sharing Center] and then click on [Set up a new connection or network].




STEP 2
Select [Connect to a workplace] then click [Next].





STEP 3
Select [No, create a new connection] and then click [Next].





STEP 4
Select [Use my Internet connection (VPN)]









STEP 5
In the [Internet address:] field enter your ASUSTOR NAS’s WAN IP address or domain address.




STEP 6
Enter your [User name] and [Password] and then click on [Connect]. You will now be able to access the local network resources on your ASUSTOR NAS via Windows.





Note: If you are unable to connect to the VPN Server, please ensure that the [VPN Settings] and [VPN Server] settings are identical.
Using the graphic below as an example, we check that the [Type of VPN] is L2TP/IPSec, that the data encryption method is either PAP or MS-CHAP v2 and that [Allow these protocols] radio button has been selected.


STEP 7
Click on [Start] and run “regedit”.




STEP 8
Navigate to HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent and then right click and select [New] > [DWORD (32 bit) Value].






STEP 9
For the Value name enter “AssumeUDPEncapsulationContextOnSendRule”and set the Value data to “2” and then click [OK]. Restart your computer.






STEP 10
After restarting your computer, go to [Control Panel] > [Network and Internet] > [Network Connections] to see that your new connection is successful.





2.4.2 Connecting using Windows 10


If you are using an ASUS router, please manually open port 500,4500,1701 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab> [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range:  500,4500,1701
Local IP: Your NAS’s IP address
Local Port: 500,4500,1701
Protocol: UDP

Click on the [Add] button after you have entered all the information. Port 500 should now be opened.





STEP 1
Click on the [Network] icon in the system tray and then click on [Open Network and Sharing Center].




STEP 2
Click on [Set up a new connection or network].




STEP 3
Select [Connect to a workplace] then click [Next].





STEP 4
Click on [Use my Internet connection (VPN)].





STEP 5
Enter the Internet address from WAN IP of NAS, Destination name and then select the [Allow other people to use this connection] checkbox. Click on [Create] once you are done.





STEP 6
Click on [Change adapter settings]. Right-click on the VPN connection that you have just created and select [Properties]. Click on the [Security] tab and change the [Type of VPN] to L2TP/IPsec. Click on [Advanced settings], make sure the [Use preshared key for authentication] radio button is selected and then enter your key (Your key can be found from the ADM interface by selecting [VPN Server] > [Settings] > [L2TP]). Click on [OK] once you are done.




STEP 7
Click on [Start] and run “regedit”.





STEP 8
Navigate to HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\PolicyAgent and then right click and select [New] > [DWORD (32 bit) Value].





STEP 9
For the Value name enter “AssumeUDPEncapsulationContextOnSendRule”and set the Value data to “2” and then click [OK]. Restart your computer.



2.4.3 Connecting using a Mac
If you are using an ASUS router, please manually open port 500,4500,1701 under port forwarding.
Some other routers might have to do a similar procedure.
From the router configuration interface, select [WAN] > [Virtual Server / Port Forwarding] tab > [Port Forwarding List]. Add a new item to the Port Forwarding list by entering the following information:


Service Name: A name of your choice
Port Range:  500,4500,1701
Local IP: Your NAS’s IP address
Local Port: 500,4500,1701
Protocol: UDP

Click on the [Add] button after you have entered all the information. Port 500 should now be opened.






STEP 1
Click on the [Apple] icon and then select [System Preferences…].




STEP 2
Click on [Network].




STEP 3
Click on the + button, select [VPN] for “Interface:”, [L2TP Over IpSec] for “VPN Type”, enter a Service Name and then click on [Create].








STEP 4
Enter your [Server Address (Your NAS WANIP like here:123.51.123.123)] and [Account Name]. Click on [Authentication Settings…] and enter the User Account Password and Shared Secret (The Shared Secret is the key that can be found from the ADM interface by selecting [VPN Server] > [Settings] >[L2TP]).


Click [OK] and then click on [Connect].





STEP 5
Enter the VPN Server account name and password and then click on [OK].





STEP 6
After successfully connecting, you will be able to access the resources on your ASUSTOR NAS local network. If you wish to disconnect the VPN connection, you can click on the [Disconnect] button.






2.4.4 Connecting using an Android device

STEP 1
Select [Settings]>[More] > [VPN].









STEP 2
Click on [Add VPN profile], enter a name of your choice, select [L2TP/IPSEC PSK] for “Type” and enter your NAS’s IP address or URL into the [Server Address] field. Choose an encryption method and then select [Save] to complete configurations.





STEP 3
Select the created VPN profile. After entering the username and password, select [Connect] to create the VPN connection.

After creating the connection, selecting the profile again will allow you to view the associated information for the connection.



2.4.5 Connecting using an iOS device

The configurations in the following example were done using an iPhone 6.

STEP 1
In iOS, select [Settings] >[General] > [VPN].


STEP 2
Select [Add a VPN configuration…] and then enter the following information:
Type: L2TP
Description: A description of your choice
Server: Your NAS’s WAN IP address or URL
Account: Your account name
Password: The password for the account
Secret: They key that can be found in ADM interface by selecting [VPN Server]> [Settings]>[L2TP]

Once you have finished entering the information select [Done].




STEP 3
After completing the VPN profile you can select the status toggle to activate the VPN connection.
