NAS 309

Dahua XVR 透過 iSCSI 串接ASUSTOR NAS

透過ASUSTOR NAS擴充 Dahua XVR容量

2017-07-24

課程目的:
完成此課程後您將能夠:
1. 建立ASUSTOR iSCSI LUN,並加入 Dahua XVR作為儲存空間

必修項目
課程必修項目:
NAS 308介紹如何建立 iSCSI target 及基本使用方式

學生須先具備以下知識:
大綱

1.    iSCSI 簡介
2.    於ASUSTOR NAS建立 iSCSI LUN
3.    將 iSCSI LUN 加入 Dahua XVR
3.1  連接 ASUSTOR iSCSI LUN
3.2  格式化硬碟
3.3  設定錄影




1. iSCSI 簡介
iSCSI, (Internet Small Computer System Interface)是用來連接資料儲存設施的一種網路協定,它也是以 IP 為基礎的儲存網路標準。它擁有高擴充與低成本佈署的特性。在你現有的網路架構下,透過 iSCSI 你可以將 NAS 視為儲存空間的擴充或是資料備份的目的端
使用iSCSI 服務可以分成兩部分,一是target,另一則是 啟動器。在你電腦上的啟動器可視為一個 iSCSI 的用戶端,可用來尋找iSCSI 主機並設定主機上 target 的連線。Targets 則可視為 iSCSI 伺服器上的儲存資源。而一個iSCSI target 通常是專用於網路儲存設備中 (ASUSTOR NAS)

注意: 請記得一個 target 在同一時間不能接受多個用戶或啟動器的連線



2. ASUSTOR NAS建立 iSCSI LUN
在以下的例子中,我們將示範如何在 ASUSTOR NAS 上建立一個 iSCSI volume 提供 Dahua XVR 連線到此 iSCSI volume。
步驟 1

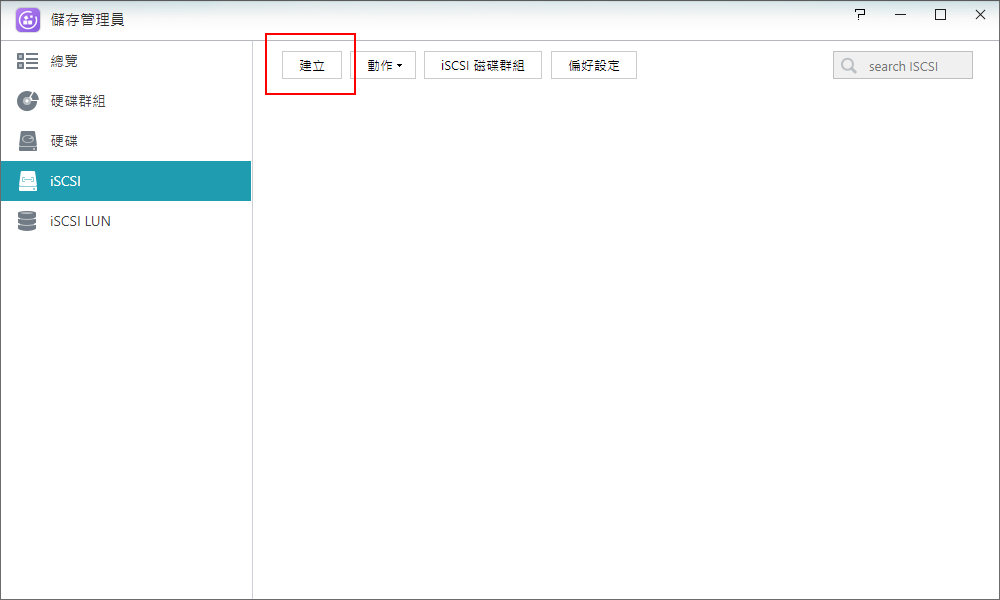

登入 ADM並開啟 [儲存管理員],選擇 [iSCSI] 的頁面並點選 [建立]
步驟 2

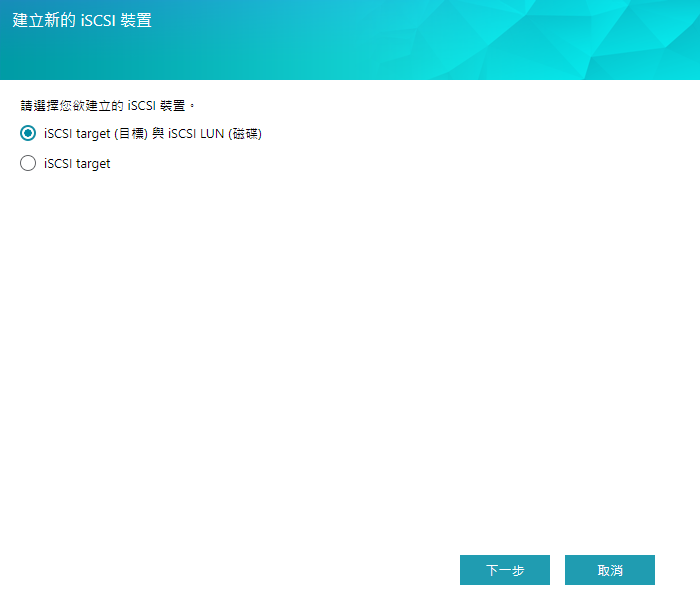

在”建立新的 iSCSI 裝置”視窗顯示後,選擇 [iSCSI target (目標) 與 iSCSI LUN (磁碟)]並點選 [下一步]


步驟 3

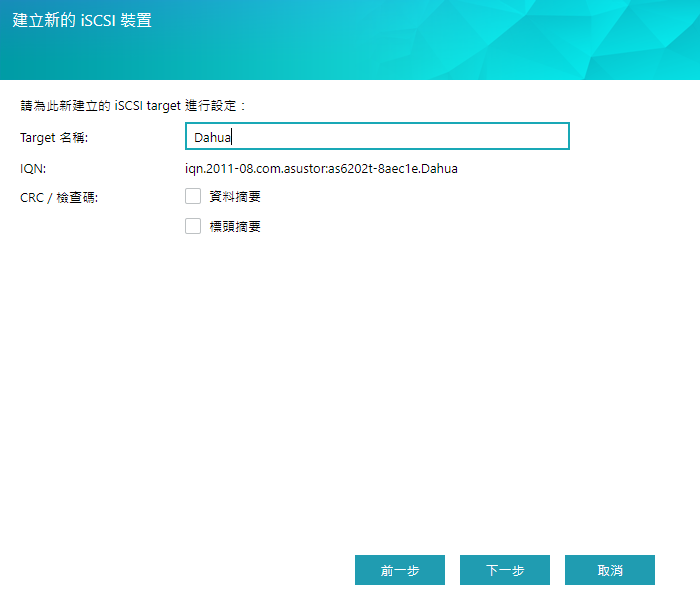

請為你的 Target 命名並點選 [下一步]



步驟 4

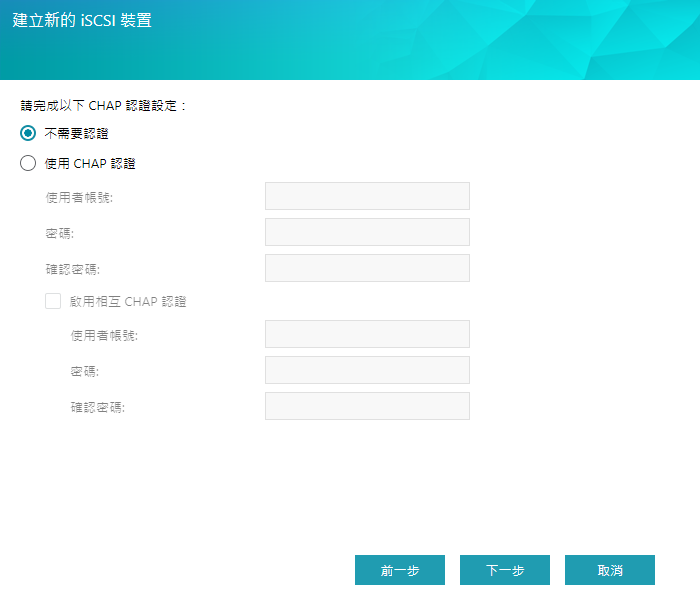

選擇 [不需要認證] 然後點選 [下一步]

在我們的例子中我們選擇不需要認證。但如果你想要辨認連線者的身分,你可以選擇使用CHAP 認證,一旦啟用 CHAP 認證,在使用 iSCSI 啟動器連線到 target時便會要求輸入CHAP 密碼,身分認證後才可以進行連線



步驟 5

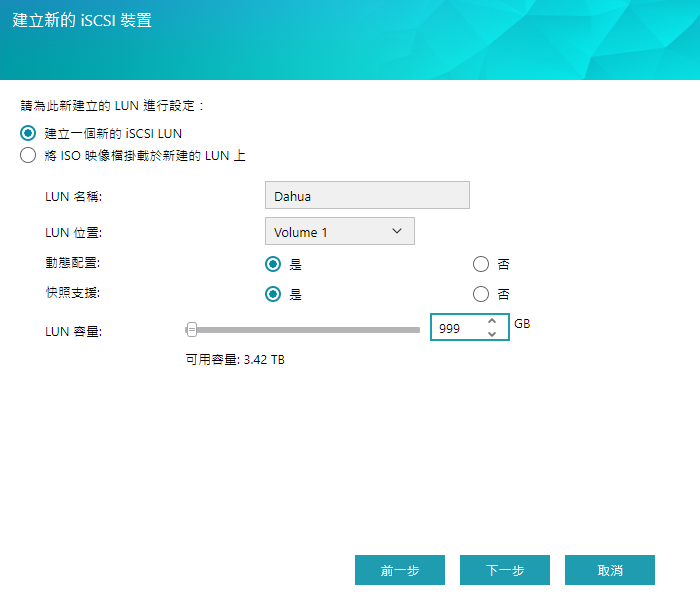

選擇 [建立一個新的 iSCSI LUN] 。在為新建的LUN 命名並決定 LUN 的大小後,點選 [下一步]
注意:LUN (Logical unit number) 是一可個別尋址的 SCSI 裝置,是附屬於實體 SCSI 裝置 (Target)下。在 iSCSI 的環境中,LUNs 可視為一堆硬碟,啟動器則是負責與 target 溝通並建立連線。



步驟 6

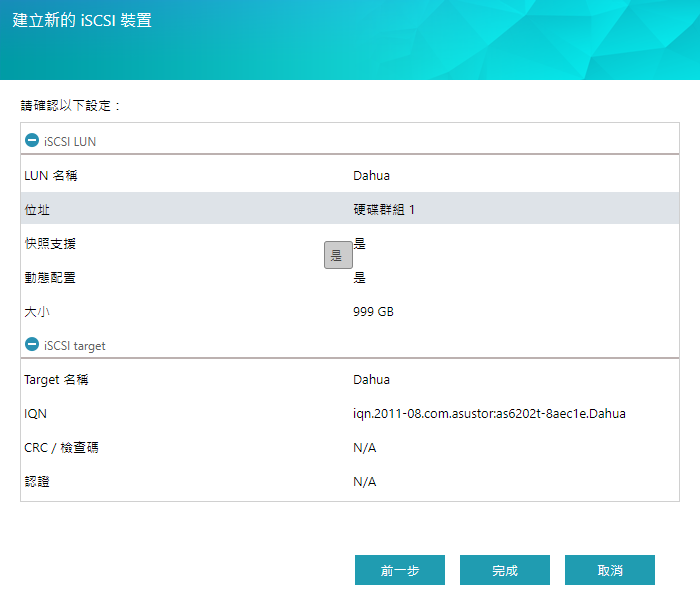

再次確認你的設定,並點選 [完成]

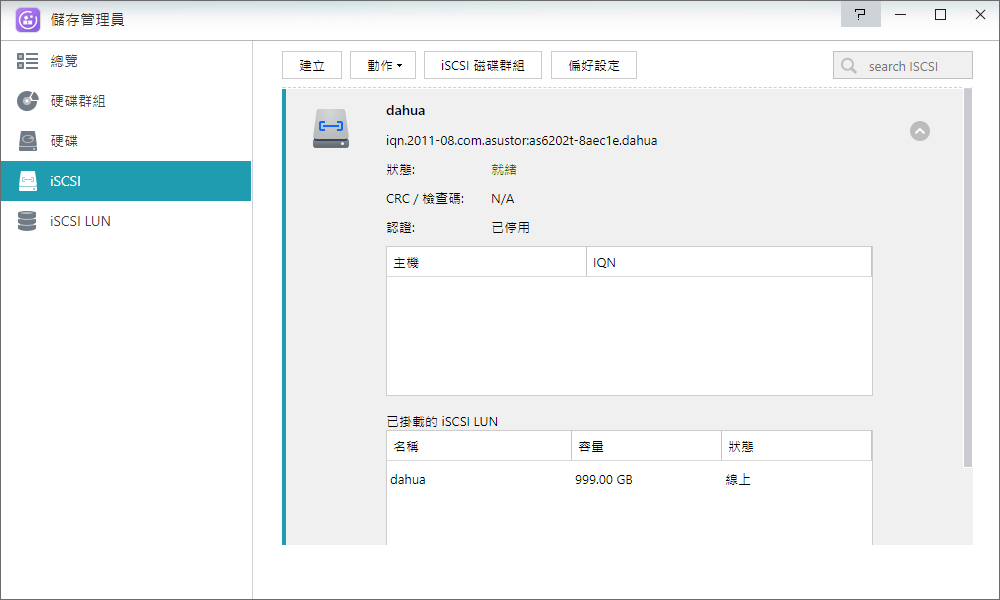

步驟 7
你將能在畫面上看到你剛建立的 target,點選畫面右側的箭頭則能看到剛建立的 LUN 的資訊



3. iSCSI LUN 加入 Dahua XVR
3.1連接 ASUSTOR iSCSI LUN
在以下的例子中,我們將示範如何在Dahua XVR連線到ASUSTOR NAS 上的 iSCSI volume。
步驟 1
登入Dahua XVR,並開啟 [設定],選擇 [儲存] 的頁面並點選 [iSCSI]



步驟 2

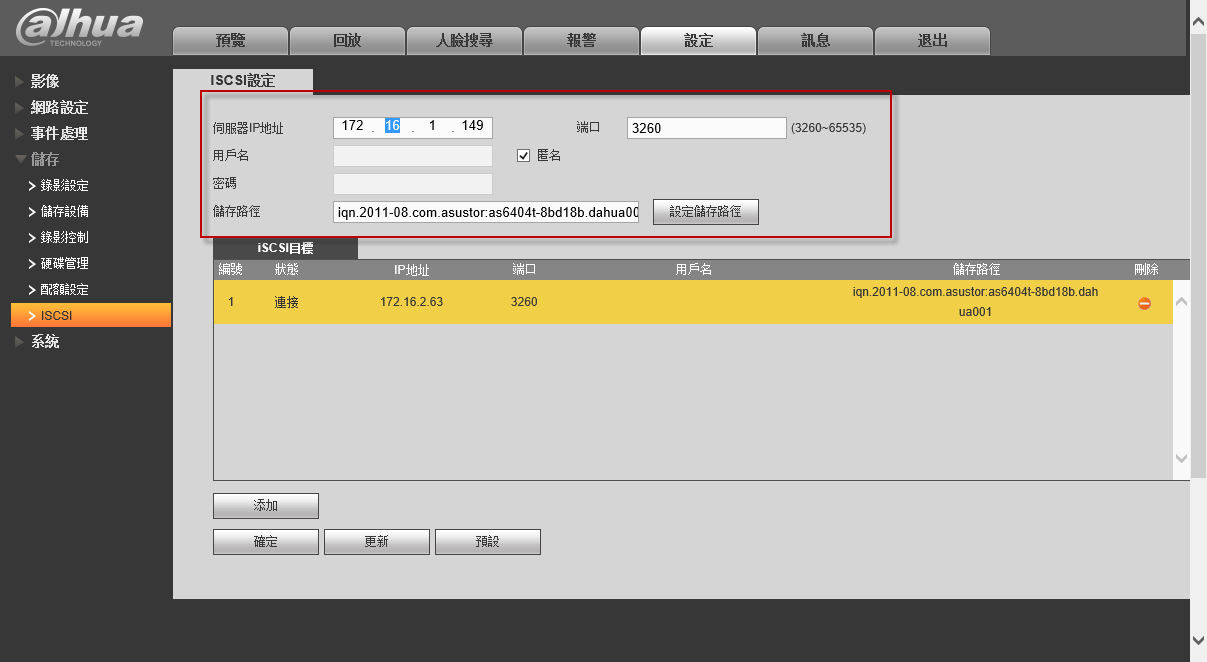

輸入 ASUSTOR NAS IP位址,並點選 [設定儲存路徑]
若你設定iSCSI時選擇選擇 [使用CHAP 認證],請在 [用戶名] 與 [密碼] 欄位輸入CHAP 密碼,身分認證後才可以進行連線

步驟 3

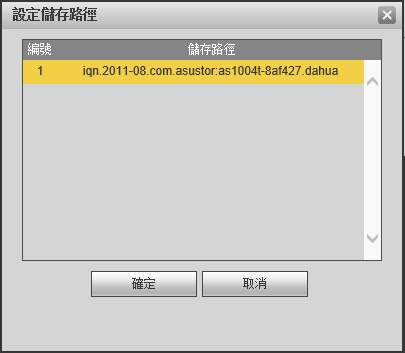

選擇欲使用的 iSCSI volume,並點選確定。



步驟4

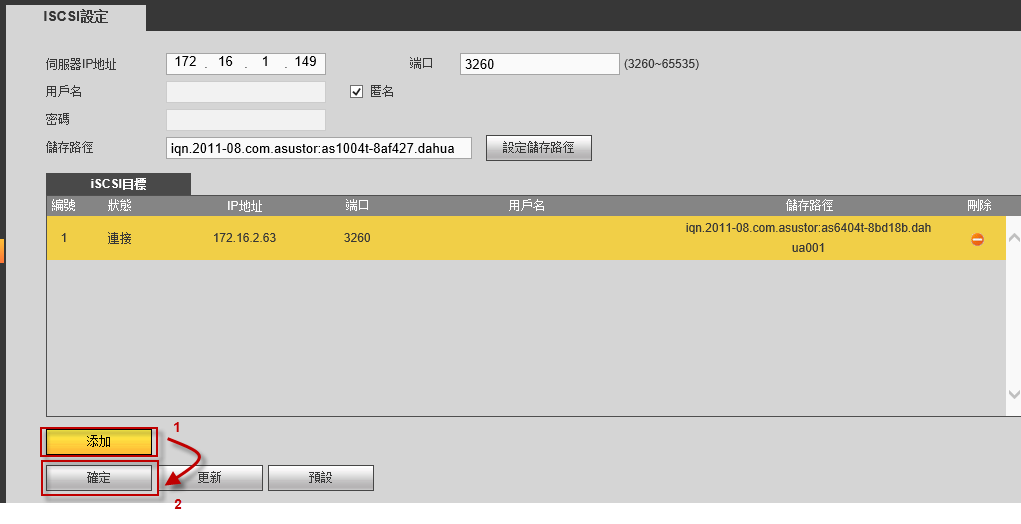

點選[添加] 按鈕後,點選 [確定] 按鈕以完成設定



3.2格式化硬碟
成功添加iSCSI 後,你需要進行硬碟格式化才可開始使用。
步驟1
並開啟 [設定],選擇 [儲存] 的頁面並點選 [儲存設備]



步驟2

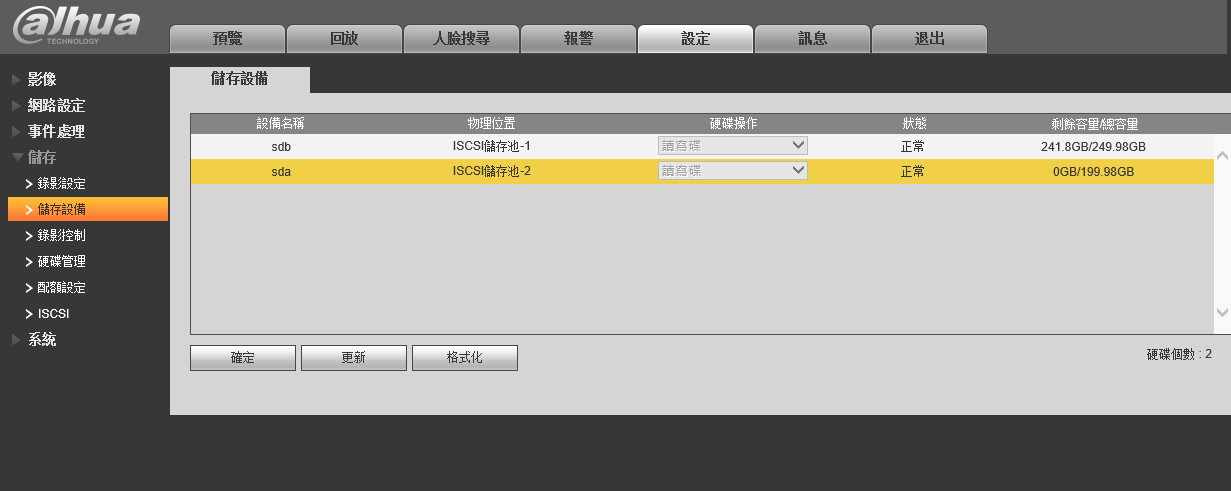

選擇剛剛加入的ISCSI儲存池,並點選 [格式化]。
*請注意,此步驟將會刪除所有iSCSI LUN內的資料



步驟3

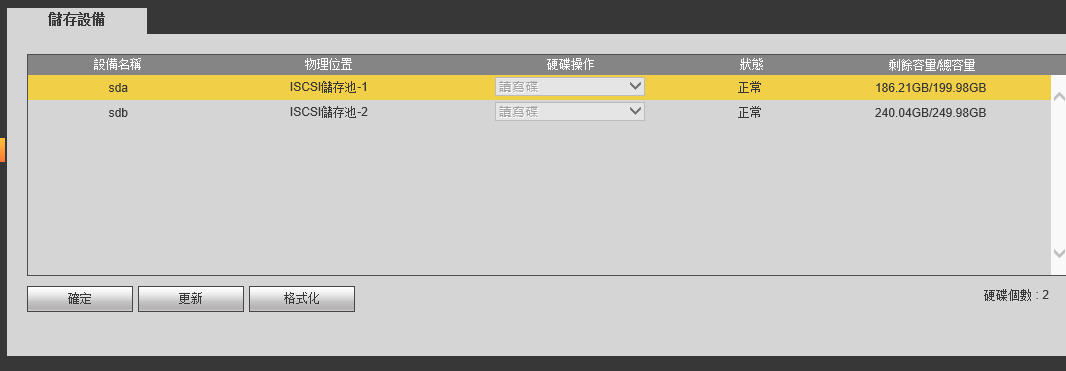

確定[狀態]欄位是否顯示 “正常”



3.3 設定錄影
格式化硬碟,你可至開始設定各攝影機要存放的路徑。
步驟1

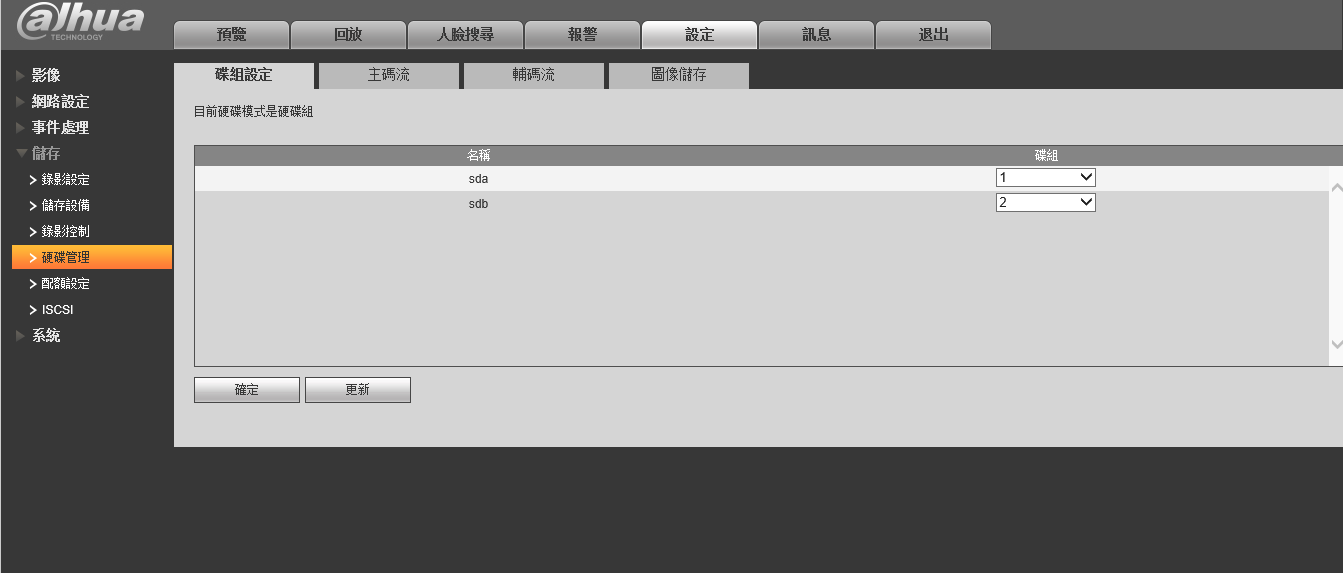

開啟 [設定],選擇 [儲存] / [磁碟管理],選擇 [磁碟設定]頁面,若你有超過一個以上的硬碟,你可在這裡設定磁碟群組編號。



步驟2

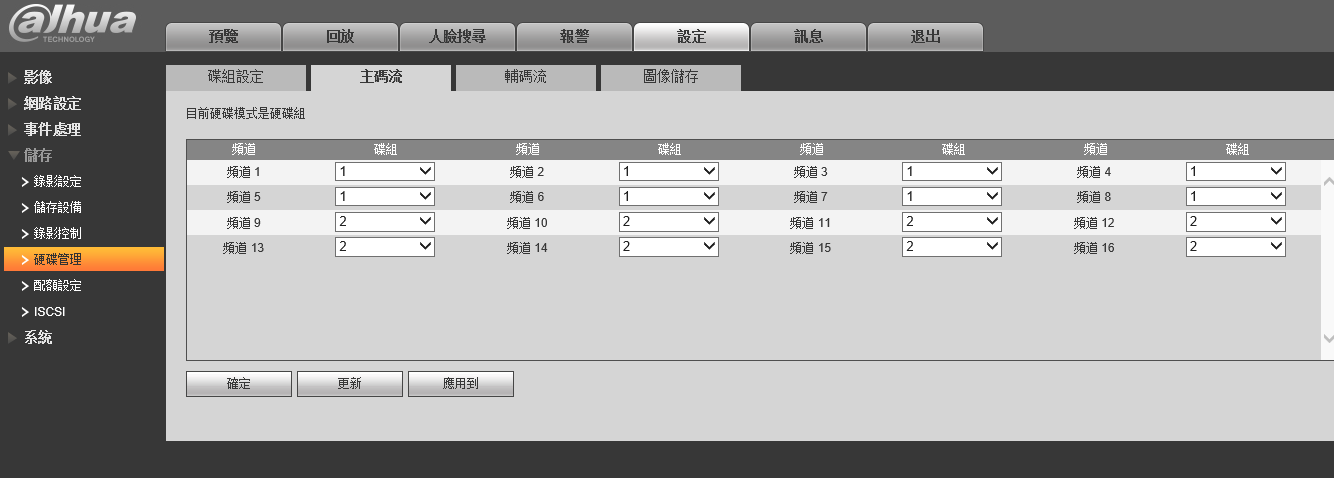

選擇 [主碼流]頁面,指定每支攝影機主碼流影像的錄影存放磁碟。


步驟3

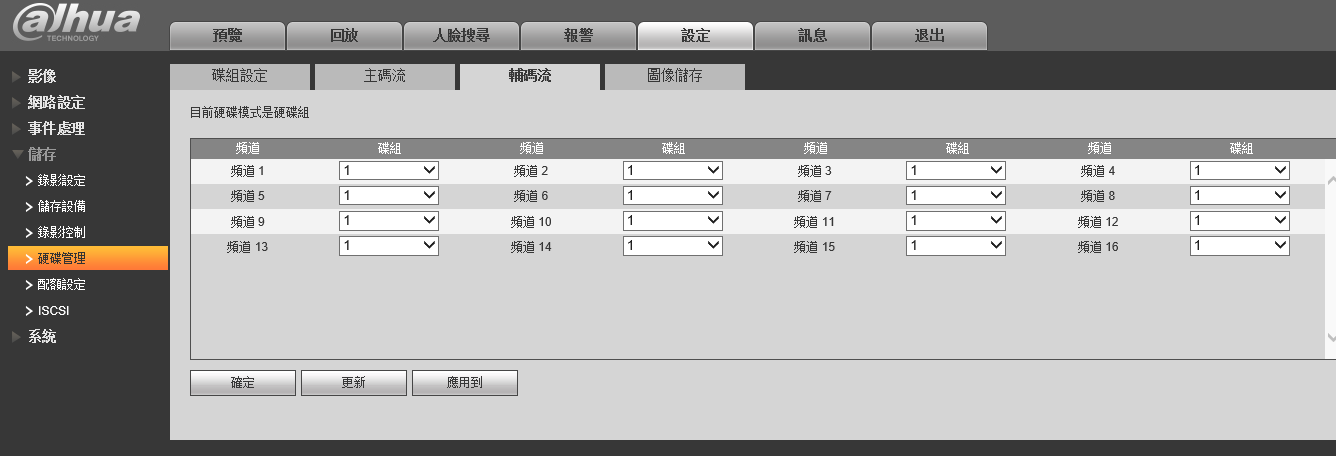

選擇 [輔碼流]頁面,指定每支攝影機輔碼流影像的錄影存放磁碟。

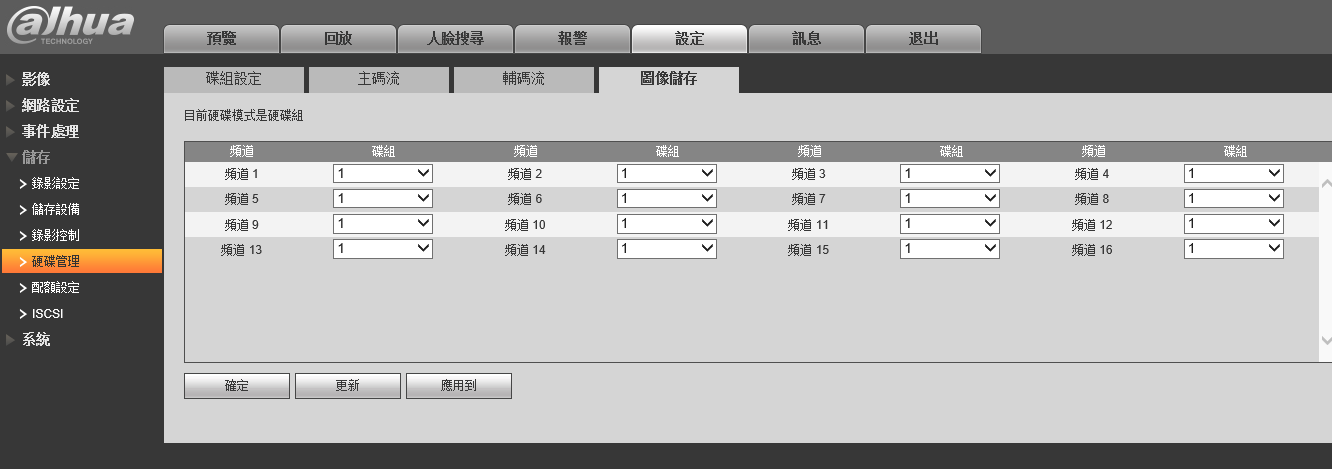

步驟4
選擇 [圖像儲存]頁面,指定每支攝影機圖像的存放磁碟。



步驟5

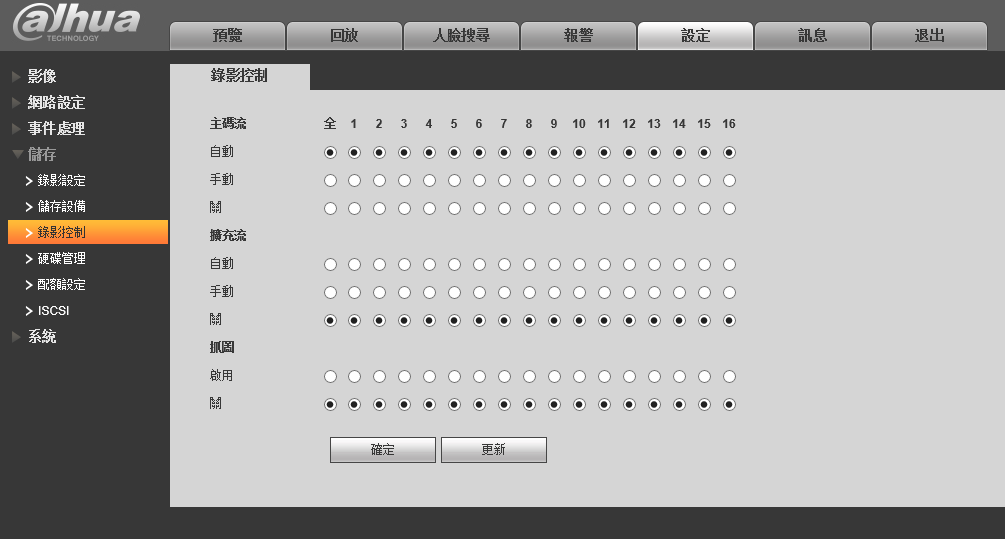

選擇 [錄影控制]選單,設定攝影機欲錄影的碼流/抓圖。



步驟6

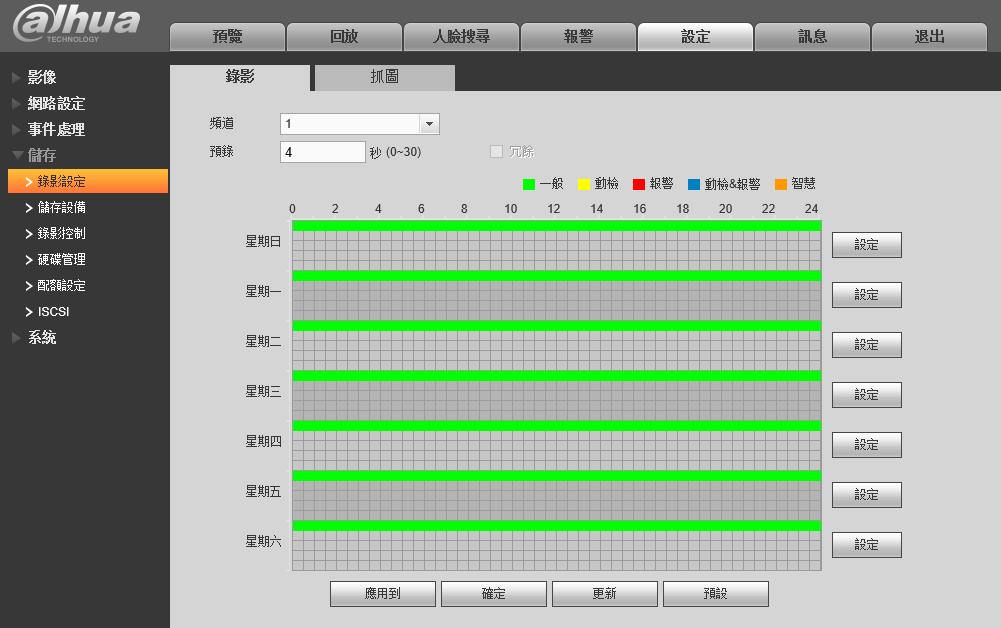

選擇 [錄影設定]選單,設定攝影機的錄影方式與排程。
